Plegadora Hidráulica | Plegadora de Barra de Torsión
Serie económica WC67K
Nuestra plegadora hidráulica NC ofrece una precisión excepcional, una interfaz amigable y precios asequibles, siendo una solución fiable para sus necesidades de plegado. Ya sea que esté procesando láminas delgadas o gruesas, esta máquina garantiza un rendimiento y una eficiencia excepcionales. Nuestra plegadora hidráulica NC utiliza la tecnología más avanzada, siendo una elección económica para los fabricantes profesionales.
Video de YouTube
Plegadora hidráulica NC serie WC67K Componentes individuales
Sistema de control Cybelec8:
El sistema de control Cybtouch8 de Cybelec, proveniente de Suiza, ha sido desarrollado específicamente para plegadoras hidráulicas NC de barra de torsión. Con bajo costo de aprendizaje, es un sistema CNC clásico que asegura una producción estable y eficiente.
1 of 7Pedal:
Pedal con función de parada de emergencia.
2 of 7 Tope traseroTope trasero:
El tope trasero de la plegadora hidráulica NC está disponible en dos modelos: eje X o ejes X+R. Su nivel de precisión se encuentra entre los más altos estándares de las plegadoras de barra de torsión.
3 of 7Sujeción fácil:
El sistema de sujeción es sencillo y fácil de usar, y se puede aplicar rápidamente a piezas de trabajo de diferentes tamaños y formas.
4 of 7Cilindro hidráulico:
Nuestros cilindros hidráulicos usan sellos y materiales de alta calidad, asegurando una larga vida útil. Se han considerado aspectos de seguridad, incluyendo válvulas de seguridad y dispositivos de protección para garantizar un apagado seguro en caso de emergencias.
5 of 7Estantes delanteros deslizantes:
Un par de estantes deslizantes frontales con una capacidad máxima de carga de 120 kilogramos, asegurando un uso ergonómico y facilitando el doblado de piezas de trabajo.
6 of 7 Sistema de potencia hidráulicaSistema de potencia hidráulica:
Minimizamos el riesgo de fugas de aceite integrando el sistema hidráulico y reduciendo la cantidad de tuberías.
7 of 7¿Por qué elegirnos?
- Serie de alta relación calidad-precio
- Alta precisión en el procesamiento de chapas
- Opción de ejes X+Y+R o X+Y
- Presión de plegado de 35 a 400 toneladas
- Estructura de máquina robusta y duradera
- Ocupa Poco Espacio, Alta Capacidad de Producción
- Interfaz de usuario amigable que simplifica la operación y facilita el plegado
- Tecnología de sincronización mecánica forzada
- Posicionamiento Confiable y Preciso con Rejillas Magnéticas de Alta Precisión
- La longitud de la mesa de trabajo varía de 1200 mm a 6000 mm
- Componentes de las mejores marcas líderes
- Elección Ideal para Fábricas de Procesamiento de Metales Pequeñas y Medianas

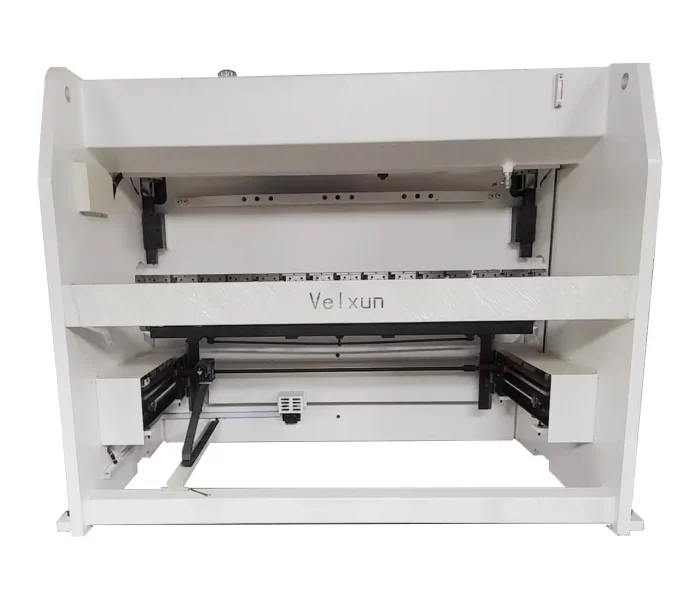

Estructura de la plegadora hidráulica
El diseño del cuerpo es compacto y ocupa un espacio mínimo. El aspecto exterior del cuerpo es moderno. Nuestra plegadora hidráulica NC utiliza una estructura de tres placas con dos marcos en forma de C en los laterales. El diseño estructural de la cama tipo caja soldada, marcos laterales pesados y barras de torsión de acero de alta calidad aseguran la máxima resistencia y rigidez del cuerpo.
Nuestra fábrica cuenta con su propio centro de mecanizado de precisión, equipado con una gran cantidad de máquinas herramientas de precisión modernas, asegurando no solo la calidad del cuerpo de la máquina, sino que también ofrece una ventaja de costos inigualable en comparación con otros fabricantes.
- El marco del cuerpo utiliza soldadura integral y procesos de soldadura de primera clase, asegurando la estabilidad del cuerpo durante operaciones de alta intensidad.
- La mesa de trabajo está hecha de acero para herramientas de carbono de alta resistencia y resistente a la corrosión, asegurando un desgaste mínimo y una larga vida útil.
- Nuestra plegadora hidráulica se trata con chorro de arena para eliminar el óxido y se aplica pintura antióxido.
Tratamiento de granallado, proceso de soldadura de primera clase, acero de alta resistencia.
Sistema de control Cybelec 8
El CybTouch 8 de Cybelec, originario de Suiza, fue desarrollado específicamente para plegadoras hidráulicas NC de barra de torsión. CybTouch 8 es un sistema CNC maduro que garantiza una alta precisión y estabilidad en el procesamiento de chapa, con una interfaz de usuario amigable. Nuestro sistema de control (TI Velxun) utiliza CybTouch 8 de Cybelec, personalizado con chips de alto rendimiento de Texas Instruments (TI). Además, hemos optimizado cuidadosamente los algoritmos para satisfacer los requisitos únicos de nuestras máquinas.
- La configuración estándar incluye tres ejes: X+Y+R. Opción de ejes X+Y disponible.
- Cuenta con una pantalla táctil a color intuitiva y de alto contraste con funciones altamente integradas.
- Gestión de ángulos y presión. Corrección automática de ángulos.
- Las funciones de programación permiten múltiples ciclos de doblado y una producción eficiente en masa.
- Nuestra plegadora hidráulica puede equiparse con el sistema CNC de DELEM.
Funciones de programación fáciles de usar para operaciones de plegado de múltiples pasos.
Tope trasero
La plegadora hidráulica NC Velxun utiliza un tope trasero de alta velocidad de Hiwin, Taiwán, e integra husillos de bolas de precisión y guías lineales. Este diseño avanzado garantiza un error de posicionamiento en los ejes X y R de menos de ±0.01 mm. Esta precisión permite producir piezas complejas con tolerancias muy ajustadas, cumpliendo con los exigentes requisitos de diversas industrias. Nuestra plegadora hidráulica permite a los operadores programar fácilmente las dimensiones, posiciones y secuencias necesarias, reduciendo al mínimo los errores durante la producción gracias a su bajo costo de aprendizaje.
- Tope trasero CNC programable, velocidad ajustable.
- Guías lineales y tornillos de bolas duraderos, con bajos requisitos de mantenimiento.
- Adecuado para piezas que requieren doblado preciso en múltiples pasos.
- Configuración estándar de ejes X+R.
- Impulsado por un motor servo.
- Precisión de posicionamiento de ±0.01 milímetros.
Funcionamiento suave, tasa de fallas extremadamente baja.
Componentes hidráulicos
Los componentes del sistema hidráulico de nuestra plegadora hidráulica NC provienen de marcas líderes a nivel mundial. Las válvulas hidráulicas son de Bosch Rexroth de Alemania y las bombas hidráulicas de Sunny de EE.UU. Nuestro sistema hidráulico utiliza una estructura integrada para minimizar el riesgo de fugas de aceite con el menor número de conexiones de tubería.
La plegadora hidráulica de Velxun está diseñada específicamente para el procesamiento preciso de chapa metálica. Al instalar escalas lineales ópticas en ambos lados, se logró una sincronización del eje Y con una tolerancia de 0.005 mm.
Respuesta rápida.
Componentes eléctricos de Schneider
La plegadora hidráulica de Velxun utiliza componentes eléctricos de Schneider, conocidos por su alta calidad y fiabilidad. Equipada con relés de seguridad de doble canal.
Nuestra plegadora hidráulica cuenta con protección contra cortocircuitos, sobrecarga y sistemas de detección de fallos para garantizar la seguridad del operador y minimizar el riesgo de accidentes.
Alta calidad, alta fiabilidad.

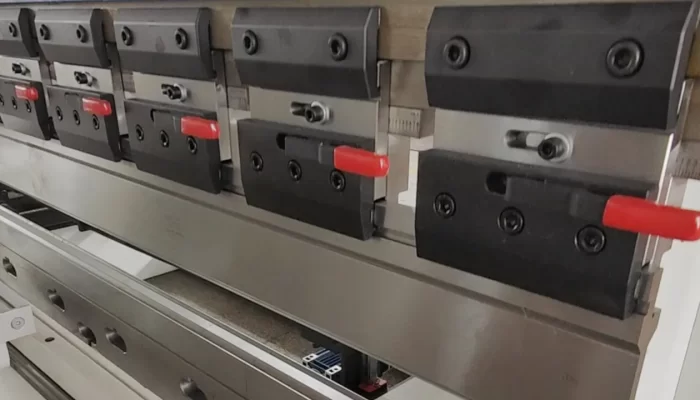

Sistema de sujeción fácil
Nuestra plegadora hidráulica NC está equipada con un sistema de sujeción fácil, que ofrece alta estabilidad y mejora la repetibilidad y consistencia en el proceso de producción, logrando así dobleces de múltiples pasos de alta calidad y uniformes en las piezas de trabajo.
- Diseño fácil de usar.
- Seguro y duradero.
- Activación simple con un botón, desbloqueo rápido con un clic.
- Prevención de caída de herramientas.
Duraderas.
Preguntas de su interés
¿A qué categoría de plegadora pertenece esta máquina?
El nombre completo de esta serie de máquinas es "Plegadora hidráulica NC de barra de torsión", pero la forma más concisa de referirse a ella es "Plegadora de barra de torsión". "Torsión-Sincronización" se refiere al método de sincronización de la máquina.
¿Qué es una plegadora hidráulica NC de barra de torsión?
La plegadora de barra de torsión es una clasificación de la plegadora hidráulica basada en su principio de funcionamiento y sistema de control, y utiliza una barra de torsión para sincronizar el deslizador y la viga de doblado. Debido a su estructura relativamente simple en comparación con las plegadoras electrohidráulicas, representa una opción más económica.
¿Cuál es la posición de esta máquina en la línea de productos de su empresa?
Posicionamos nuestra plegadora hidráulica NC de barra de torsión como una solución económica sin comprometer la calidad y el rendimiento. Es un equipo esencial en diversas industrias de fabricación de metales y doblado. Es nuestra opción más rentable entre los diferentes tipos de plegadoras, satisfaciendo la mayoría de las necesidades de procesamiento de chapa metálica. Es especialmente adecuada para pequeñas y medianas empresas y startups sensibles a los costos.
¿Cuánto tiempo se necesita para aprender a operar esta máquina?
El sistema CNC de esta máquina está diseñado para ser simple y fácil de usar, permitiendo a los operadores volverse competentes en su uso básico en una semana. Si el operador tiene experiencia previa con plegadoras u otras máquinas similares, el proceso de aprendizaje puede ser aún más rápido.
¿Cuál es el período de garantía de la serie WC67K de plegadoras hidráulicas?
Ofrecemos una garantía de un año para toda la máquina.
¿Por qué sus plegadoras son relativamente económicas?
- Como es bien sabido, China es el centro de la manufactura global, y nuestra fábrica se encuentra en Dongguan, el corazón de la industria manufacturera china. Aquí tenemos las soluciones industriales más completas y la cadena de suministro más integral del mundo.
- Nuestra fábrica tiene más de treinta años de historia y ha formado una cooperación estrecha con la cadena de suministro, lo que nos permite ofrecer una ventaja de costos que otros fabricantes de plegadoras no pueden igualar.
- Además, contamos con nuestro propio centro de mecanizado, donde una gran cantidad de máquinas herramientas de precisión y avanzadas nos permiten producir maquinaria desde cero, ahorrando significativamente en costos de mecanizado.
- Un gran número de nuestros investigadores y desarrolladores se enfocan en mejorar el rendimiento de nuestras máquinas y reducir costos, promoviendo el desarrollo sostenible a largo plazo de la empresa.
