CNC-Abkantpresse

Velxuns CNC-Abkantpresse verwendet ein vollständig geschlossenes elektrohydraulisches Servosteuerungssystem, auch bekannt als elektrohydraulische CNC-Abkantpresse, und ist unser Flaggschiff-Modell und das meistverkaufte Modell. nsere elektrohydraulische CNC-Abkantpresse ist speziell für stabile und hochpräzise Verarbeitung konzipiert, mit einer Wiederholgenauigkeit der Positionierung von 0,01 Millimetern und einer Winkelgenauigkeit von 0,5 Grad. Wir verwenden hydraulische oder mechanische Kompensation, um die Konsistenz der Winkel aller Werkstücke sicherzustellen. Unsere hervorragende Ingenieurskunst ermöglicht die Berechnung komplexer Algorithmen in Mikrosekunden, um eine unvergleichliche Verarbeitungsleistung zu bieten.

Unsere WE67K-Serie kombiniert die Merkmale und Vorteile von elektrischen und hydraulischen Abkantpressen. Sie bietet die Option von 4+1 Achsen oder 6+1 Achsen. Mit der neuesten Hochfrequenz-Antwort-Hydrauliksteuerungstechnologie bietet sie im Vergleich zu herkömmlichen Abkantpressen Vorteile wie hohe Produktionsgeschwindigkeit, Stabilität und Präzision der Produktion, während sie gleichzeitig 50% Energie spart und den Lärm um 30% reduziert, was sie zur idealen Wahl für die Blechbiegung macht.

Unsere sozialen Medien

CNC-Abkantpresse | Elektrohydraulische Abkantpresse

Details zur WE67K Flaggschiff-Serie

Mit der elektrohydraulischen CNC-Abkantpresse WE67K von Velxun können Sie außergewöhnliche Leistung, Präzision und effiziente Produktion erwarten. Diese Flaggschiff-Maschine spiegelt unser Engagement für Ingenieursinnovationen und hochwertige Verarbeitung wider. Erleben Sie die Vorteile unserer fortschrittlichsten Technologie und bringen Sie Ihre Blechbiegeerfahrung auf ein neues Niveau.

Maschinenvideo

↑ Maus darüber oder klicken für mehr ↑

Maschinenmerkmale

Software

  1. Vollbild-Touchscreen, benutzerfreundliche Bedienoberfläche.
  2. Unterstützt Offline-Programmierung. Integration mit MES-System möglich.
  3. Unterstützt das Importieren von DXF/DWG, IGES, STEP, SAT und X_T Dateien.

Erweiterbarkeit

  1. Blechbiege Folger.
  2. Roboterarm.
  3. Konfigurierbare Tandem-Abkantpresse.

Erhöhte Langlebigkeit

  1. Hydraulikzylinderkolben mit schwedischen SKF-Dichtungen, nach Wärmebehandlung verchromt.
  2. Robuste Karosseriekonstruktion aus hochwertigem, kohlenstoffarmem Stahl.
  3. Komplette Maschine sandgestrahlt.
  4. Vor der Verpackung wird die Maschine 72 Stunden lang getestet, um sicherzustellen, dass alle Geräte zu 100% den Qualitätsstandards entsprechen.

Service

  1. Fernsteuerung, Verwaltung, Diagnose.
  2. Wir bieten kostenlose Schulungskurse in unserer Fabrik in Dongguan, China, an.
  3. Unsere erfahrenen Senior-Ingenieure bieten professionelle Beratung, um Ihnen bei der Auswahl der am besten geeigneten Maschine zu helfen.
  4. Wir bieten Überseewartungssupport.

Struktur der Abkantpresse

Ein völlig neues industrielles Design, unsere hochfeste geschweißte Maschinenstruktur besteht aus zwei C-Rahmen, die die Seiten der CNC-Abkantpresse bilden.

Vollständiges europäisches Design. Der Rahmen besteht aus einer integrierten Schweißkonstruktion, und erstklassige Schweißtechnik sorgt für einen stabilen Betrieb. Große Ausladung, langer Hub und schmaler Arbeitstisch bieten ausreichend Platz für komplexe Biegefolgen.

Unsere CNC-Abkantpresse verfügt über einen Arbeitstisch aus Kohlenstoff-Werkzeugstahl, der minimale Abnutzung und eine lange Lebensdauer bietet. Sie verfügt über eine Drei-Platten-Struktur und ein hydraulisches Abkantkompensationssystem.

Strahlbehandlung, hochfeste Schweißverbindung, gute Steifigkeit.

Cybelec15 CNC-System

Dieses renommierte CNC-Abkantpressen-System stammt aus der Schweiz und ist bekannt für seine hochpräzise Positionssteuerung und starke Programmierfähigkeit. Es gilt als das benutzerfreundlichste und am einfachsten zu erlernende CNC-System für Abkantpressen.

  • Standardkonfiguration ist 4+1 Achsen, aufrüstbar auf 6+1 Achsen (Y1+Y2+X+R+Z1+Z2-Achsen), wobei „1“ für die Kompensationsachse steht.
  • Verwendung eines Hochleistungs-Chips von TI (Texas Instruments, USA).
  • Druck-, Hydraulik-Kompensation und Pumpengeschwindigkeitsmanagement.
  • Präzise Steuerung von geschlossenen und offenen Proportionalventilen mit modernen Algorithmen.
  • Fernsteuerung, Verwaltung, Diagnose und Maschinenaktualisierungen.
  • Automatische Geradlinigkeits- und Winkelkorrektur.
  • Einfaches Programmieren für effiziente Massenproduktion durch mehrstufiges Biegen.
  • Zusätzlich kann unsere CNC-Abkantpresse mit dem niederländischen DELEM CNC-System ausgestattet werden.
cnc system der abkantpresse

15-Zoll-Groß-Touchscreen. TI (Texas Instruments) Hochleistungs-Chip.

Hauptmotor

Unsere CNC-Abkantpresse ist mit einem Hochleistungs-Servomotor der führenden chinesischen Marke VEICHI ausgestattet, der im Vergleich zu herkömmlichen Motoren 30% weniger Lärm und über 50% weniger Energieverbrauch bietet. Er bietet auch hervorragende Leistung und Stabilität.

arüber hinaus kann unsere CNC-Abkantpresse mit Motoren bekannter Marken wie Siemens aus Deutschland oder Dongguan-Motoren ausgewählt werden. Diese Motoren sind für ihre hervorragende Qualität, Leistung und Zuverlässigkeit bekannt.

veichi motor

Energiesparend, geräuscharm. Stabil und langlebig.

CNC-Hinteranschlagsystem

Velxuns elektrohydraulische CNC-Abkantpresse ist mit einem hochgeschwindigen HIWIN-Hinteranschlag aus Taiwan ausgestattet, der präzise Kugelumlaufspindeln und Linearführungen verwendet, um den Positionierungsfehler der X- und R-Achse auf unter 0,01 Millimeter zu reduzieren. Es nutzt fortschrittliche Sensoren und Messtechnologien, um präzise Positionierung zu gewährleisten und jegliche Abweichungen oder Fehler zu erkennen.

  • Geeignet für Werkstücke, die präzise mehrstufige Biegungen erfordern.
  • Standardkonfiguration umfasst X- und R-Achsen, mit der Möglichkeit, Z1- und Z2-Achsen hinzuzufügen.
  • Der Hinteranschlag hat eine Zylinderstruktur, die ausreichende mechanische Festigkeit und Steifigkeit bietet.
  • Der Hinteranschlag wird von einem Servomotor angetrieben.
  • Tipp-, Einzelzyklus- und Automatikbetrieb.
  • Positioniergenauigkeit ±0,01 Millimeter.

Schnell und mit hoher Wiederholgenauigkeit.

Hydraulikeinheit

Velxuns elektrohydraulische CNC-Abkantpresse verwendet ein geschlossenes elektrohydraulisches Servo-Synchronsteuerungssystem und die neueste Hochfrequenz-Antwort-Hydrauliksteuerungstechnologie.

Unsere Hydraulikpumpen stammen von Sunny aus den USA und die Hydraulikventile von Bosch Rexroth aus Deutschland.

Mit einem integrierten Hydrauliksteuerungssystem, das effektiv Ölleckprobleme löst. Das Hydrauliksystem verfügt über einen Überlastungsüberlaufschutz.

Die Hydraulikzylinder sind mit hochwertigen SKF-Dichtungen aus Schweden ausgestattet, und die Kolbenstangen der Zylinder sind nach der Wärmebehandlung verchromt. Ihre Konstruktionsdesign und Materialauswahl bieten hervorragende Langlebigkeit und starke Tragfähigkeit, die einen zuverlässigen Betrieb unter Hochdruck ermöglichen.

Neueste Hochfrequenz-Antwort-Hydrauliksteuerungstechnologie.

Hydraulische Kompensation | Mechanische Kompensation

Velxuns elektrohydraulische CNC-Abkantpresse ist je nach Länge des Maschinenkörpers unter dem Arbeitstisch mit 3 bis 5 hydraulischen Kompensationszylindern ausgestattet.

Benutzerfreundlich, konsistent und präzise Biegung mit automatischer Berechnung der Verwindungskompensation. Für die Bediener der Abkantpresse ist nur minimales technisches Fachwissen erforderlich, um Stabilität und hohe Präzision zu gewährleisten.

Unsere CNC-Abkantpresse kann optional mit mechanischer Kompensation ausgestattet werden.

Hochpräzise hydraulische Kompensation.

Elektrische Komponenten

Velxuns elektrohydraulische CNC-Abkantpresse verwendet Schneider Electric-Komponenten, die eine hervorragende Störfestigkeit und konsistente elektrische Leistung aufweisen, um die Lebensdauer und Haltbarkeit der Abkantpresse unter harten Bedingungen zu gewährleisten.

elektrische komponentenbereich

Elektrische Komponenten entsprechen internationalen Standards, um Sicherheit und Zuverlässigkeit zu gewährleisten.

Manuelle Werkzeugklemmung

Das schnelle Klemmsystem unserer CNC-Abkantpresse wurde entwickelt, um sich leicht an verschiedene Werkstückgrößen und -formen anzupassen.

  • Sicherer und schneller Werkzeugwechsel.
  • Es verwendet hochwertige Materialien und eine robuste Konstruktion, die Langlebigkeit und Lebensdauer bieten.
  • Einfacher Knopfdruck, schnelles Lösen mit einem Tastendruck.
  • Zuverlässige Spannwerkzeuge fixieren das Werkstück, um während des Biegeprozesses eine genaue Positionierung zu gewährleisten.
cnc abkantpresse klemme

Einfache Tastenfreigabe der Spannvorrichtung.

Weitere Komponenten

90% der Komponenten in Velxuns CNC-Abkantpresse stammen von international führenden Marken.

  • Die Optische-Linear-Skala verwendet GIVI aus Italien, mit einer Genauigkeit von ±0.005mm.
  • Servo- und Proportionalventile von Bosch Rexroth, Deutschland.
  • Fußschalter mit Not-Aus-Funktion.

Alle Komponenten sind mit Spitzen-Spezifikationen ausgestattet.

Häufig gestellte Fragen

Diese Maschine kann als „CNC-Abkantpresse“ oder als „CNC-hydraulische Abkantpresse“ bezeichnet werden. Aufgrund ihres Antriebssystems und ihrer Steuerungsart kann sie auch als "elektrohydraulische CNC-Abkantpresse" bezeichnet werden. Velxuns WE67K-Serie kombiniert die Vorteile von elektrischen und hydraulischen Abkantpressen.

Die elektrohydraulische CNC-Abkantpresse ist eine Klassifizierung von Hydraulik-Abkantpressen, basierend auf dem verwendeten Steuerungssystem und Arbeitsmodus. Sie repräsentiert einen Trend in der Maschinenbauindustrie. Sie kombiniert die Präzision und Zuverlässigkeit des hydraulischen Systems mit der Effizienz und Genauigkeit der elektronischen Steuerung. Im Vergleich zu anderen Arten von Abkantpressen bietet die elektrohydraulische CNC-Hydraulik-Abkantpresse Vorteile wie höhere Kontrollgenauigkeit, größere Einstellflexibilität, niedrigeren Energieverbrauch und ein höheres Automatisierungsniveau.

Dieses Modell ist als unser Flaggschiff-Modell positioniert, geeignet für mittlere bis große Produktionsmengen, mit einem sehr breiten Anwendungsbereich. Es ist das meistverkaufte Modell unter all unseren Abkantpressentypen und erfüllt die vielfältigen Anforderungen der Abkantpressenindustrie.

Das Steuerungssystem der Maschine ist benutzerfreundlich und einfach zu erlernen. Normalerweise reicht ein Tag Training aus, um die Grundlagen der Maschinenbedienung zu erlernen, und die Beherrschung der Maschine erfordert normalerweise 2-3 Tage Übung.

Die Maschine und ihre Komponenten haben eine einjährige Garantie. Wir bieten auch die Möglichkeit, die Garantiezeit zu verlängern.

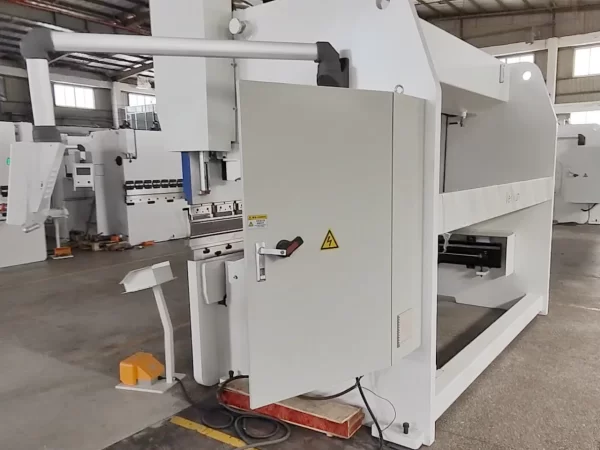

Maschinenbild

Model Nominal Pressure (ton) Length of Workbench (mm) Distance between Housings (mm) Throat Depth (mm) Stroke (mm) Ram Downward Speed (mm/s) Ram Word Speed (mm/s) Ram Return Trip Speed (mm/s) Open Height (mm) Weight (kg) Machine Size (mm)
50T/2000 50 2000 1660 300 160 220 13 180 440 5000 2300x1800x2450
80T/2500 80 2500 2100 380 160 220 13 180 485 7500 2800x1800x2450
110T/3200 110 3200 2700 430 200 220 13 180 505 9500 3500x1900x2700
130T/3200 130 3200 2700 430 200 220 13 180 505 10000 3500x1900x2700
170T/3200 170 3200 2700 430 200 220 13 180 505 10500 3500x1900x2720
220T/3200 220 3200 2700 430 200 220 13 180 505 11000 3500x1900x2720
250T/3200 250 3200 2700 430 250 200 12 160 505 12000 3500x1900x2800
320T/3200 320 3200 2700 505 300 180 10 140 720 14000 3500x1900x2900
130T/4200 130 4200 3600 430 200 220 13 180 505 10500 4500x1900x2700
170T/4200 170 4200 3600 430 200 220 13 180 505 11000 4500x1900x2700
220T/4200 220 4200 3600 430 200 220 13 180 505 11500 4500x1900x2700
250T/4200 250 4200 3600 440 250 200 12 160 590 18500 4500x1900x2900
320T/4200 320 4200 3600 505 300 180 10 140 720 21000 4500x2000x3000
400T/4200 400 4200 3600 505 300 150 8 120 720 26000 4500x2300x3300
250T/5200 250 5200 4200 430 250 200 12 160 505 20000 5100x2100x3000
320T/5200 320 5200 4200 505 300 180 10 140 505 23000 5600x2500x3200
400T/5200 400 5200 4200 505 300 150 8 120 720 28000 5600x2300x4000
250T/6200 250 6200 5300 505 250 200 12 140 505 22000 6600x2500x3000
320T/6200 320 6200 5300 505 300 160 10 130 720 25000 6500x2500x3200
400T/6200 400 6200 5200 505 300 150 8 120 720 30000 6500x2500x4000
500T/6200 500 6200 5200 600 300 100 8 100 760 35000 6500x3000x4000
600T/6200 600 6200 5200 600 300 100 8 100 760 40000 6800x3000x4000
