扭轴液压折弯机

我们的液压折弯机采用扭力轴同步,也称为扭轴同步液压折弯机。 这是一种经济型折弯机,价格极具竞争力。 它结构简单,精度高,可最大限度地减少管道连接的数量。 这种折弯机因其高性价比而得到广泛认可,同时还能满足大多数折弯加工场景的要求。

搭载Cybelec的Cybtouch 8控制系统,它直观友好的界面让折弯变得轻而易举。 该机器配备三轴数控控制器,即Y轴、X轴和R轴,重复定位精度为0.01毫米。该液压折弯机适用性广泛,可处理各种工件,包括小型薄工件和中型厚板工件。

我们的社媒

液压折弯机 | 扭轴折弯机

WC67K经济系列

我们的数控液压折弯机精度卓越、界面友好、价格优惠,是满足您折弯需求的可靠解决方案。 无论你是加工 薄板还是厚板,该机器都能确保卓越的性能和效率。 我们的数控液压折弯机采用最先进的技术,是专业厂家的经济之选。

Youtube视频

↑ 鼠标悬浮或点击查看更多 ↑

为什么选择我们

液压折弯机结构

机身设计紧凑,占用空间极小。 现代化机身设计。 我们的数控液压折弯机机身采用三板结构,侧面有两个C型框架。 焊接箱式床身结构设计、重型侧框架和优质钢扭杆确保了机身的最大强度和刚度。

我们的工厂拥有自己的精密机床加工中心,配备了大量现代化的精密机床,不仅保证了机身的质量,还实现了其他制造商无法比拟的成本优势。

  • 机身框架采用一体化焊接和一流的焊接工艺,确保了机身在高强度运行过程中的稳定性。
  • 工作台由高强度、耐腐蚀的碳素工具钢制成,确保磨损最小、使用寿命长。
  • 我们的液压折弯机经过喷砂机除锈处理,并涂有防锈漆。

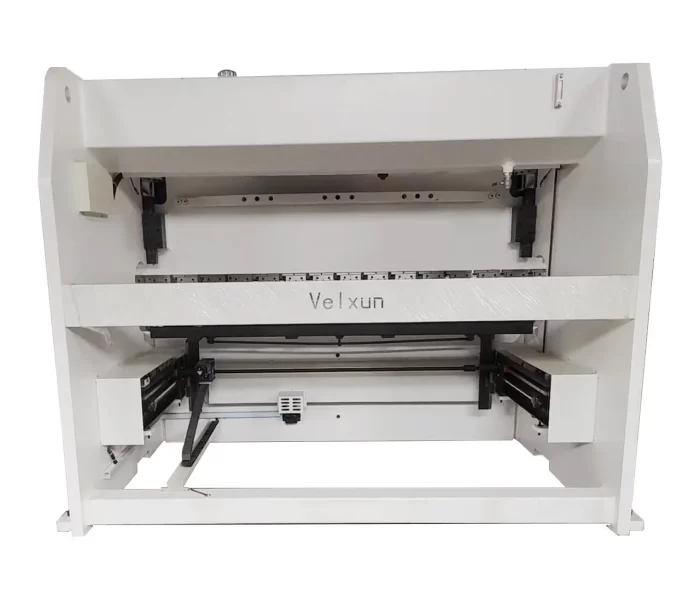

尔迅金球折弯机后视图

喷丸处理、一流的焊接工艺、高强度钢材。

Cybelec 8 控制系统

Cybelec的CybTouch 8源自瑞士,专为扭轴同步液压折弯机开发。 CybTouch 8 是一款成熟的数控系统,可确保钣金加工的高精度和稳定性,具有用户友好的操作界面。 我们的控制系统(TI Velxun)是使用Cybelec的CybTouch 8专门定制的,它集成了德州仪器公司(TI)的高性能芯片。 此外,我们还对算法进行了精心优化,以满足我们机器的独特要求。

  • 标准配置为3个轴,即X+Y+R轴。 可选 X+Y 轴。
  • 它具有直观、高对比度的彩色触摸屏和高度集成的功能。
  • 角度、压力管理。 自动角度校正。
  • 编程功能可实现多次折弯循环,并实现高效的批量生产。
  • 我们的液压折弯机可选择DELEM的数控系统。
cybelec8数控系统

易于使用的编程功能,可进行多步折弯操作。

后挡料

尔迅金球(Velxun)的数控液压折弯机采用了来自台湾Hiwin的高速后挡料,并集成了精密滚珠丝杠和线性导轨。 这种先进的设计确保X轴和R轴的定位误差降低到 ± 0.01 mm。 这样的精度水平可以生产出公差极小的复杂零件,满足各行各业的严格要求。 我们的液压折弯机可让操作员轻松地对所需的尺寸、位置和顺序进行编程,低学习成本将生产时发生的错误降至最低。

  • 可编程数控后挡料,速度可调。
  • 直线导轨和滚珠丝杠耐用性强,维护要求低。
  • 适用于需要多步精密折弯的工件。
  • 标准配置X+R轴。
  • 由伺服电机驱动。
  • 定位精度±0.01毫米。

运行平稳,故障率极低。

液压元件

我们的数控液压折弯机的液压系统部件均来自全球顶级品牌。 液压阀来自德国博世力士乐(Bosch Rexroth ),液压泵来自美国Sunny。 我们的液压系统采用一体化结构,确保以最少的管道连接将漏油风险降至最低。

尔迅金球(Velxun)的液压折弯机专为精密钣金加工而设计。 通过在两侧安装光栅尺,实现了公差为0.005毫米的Y轴同步。

液压阀和液压泵

快速响应。

施耐德(Schneider)电气组件

尔迅金球(Velxun)的液压折弯机采用了施耐德电气元件,其高质量和可靠性在业内享有盛誉。 配备双通道安全继电器。

我们的液压折弯机具有短路保护、过载保护和故障检测系统等功能,可确保操作人员的安全操作,并最大限度地降低事故风险。

电气元件

高质量、高可靠性。

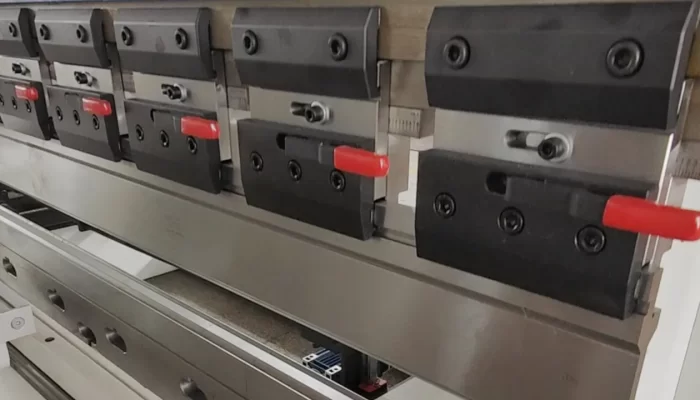

轻松夹紧系统

我们的液压折弯机配备了轻松夹紧系统,具有高稳定性,提高了生产过程的重复性和一致性,从而在工件上实现高质量、均匀的多步折弯。

  • 易于使用的设计
  • 安全耐用。
  • 简单的按钮触发,一键释放快速夹紧。
  • 防止工具掉落。
轻松夹具

经久耐用。

您关心的问题

该系列机器的全称是 "数控扭轴同步液压折弯机",但更简洁的说法是 "扭轴折弯机"。"扭轴同步 "指的是机器的同步方式。

扭轴同步折弯机是根据其工作原理和控制系统对液压折弯机进行的一种分类,它利用扭力轴使滑块和折弯梁同步运行。 由于结构相对简单,与电液折弯机相比,它是一种更经济的选择。

我们将扭轴液压折弯机定位为经济型的解决方案,同时又不影响质量和性能,是金属制造和折弯作业的各行各业必不可少的设备。 它是我们在折弯机各类别中最具性价比的选择,可满足大多数金属板材加工需求。 它特别适合中小型企业和对成本敏感的新创企业。

这台机器的数控系统设计简单易用,操作员通常可以在一周内从基本使用逐渐熟练操作。 如果操作员以前有使用过折弯机或类似机械的经验,学习过程可能会更快。

我们为整台机器提供一年保修。

  • 众所周知,中国是全球制造业的中心,而我们的工厂位于中国制造业最核心的东莞。 这里有全球最完善的工业解决方案和最完整的产业链。
  • 我们的工厂成立三十余年,与产业链上下游形成紧密合作,可以做到其他折弯机厂商做不到的成本优势。
  • 此外,我们还拥有自己的机床加工中心,大量精密的智能机床帮助我们从零开始生产机械,省去了大量机床加工的成本。
  • 我们大量研发人员专注于提升机器的性能并降低成本,促使公司的长期可持续发展。
Model Nominal Pressure (ton) Length of Workbench (mm) Distance between Housings (mm) Throat Depth (mm) Stroke (mm) Ram Downward Speed (mm/s) Ram Word Speed (mm/s) Ram Return Trip Speed (mm/s) Open Height (mm) Weight (kg) Machine Size (mm)
35T/1300 35 1300 1090 230 100 160 16 160 385 2300 1550x1500x2250
40T/1500 40 1500 1160 255 120 160 16 160 420 3000 1700x1700x2300
50T/1500 50 1500 1160 255 120 160 16 160 420 3500 1700x1700x2300
50T/2000 50 2000 1670 255 120 160 16 160 420 4000 2250x1700x2300
63T/2500 63 2500 2050 255 120 150 16 150 420 6000 2700x1700x2400
80T/2500 80 2500 2050 255 120 150 16 150 420 6500 2700x1700x2400
110T/3200 110 3200 2700 320 160 150 16 150 450 8000 3500x1700x2600
130T/3200 130 3200 2700 320 160 150 16 150 450 8500 3500x1700x2600
