Листогибочный пресс с ЧПУ

Листогибочный пресс с ЧПУ от Velxun использует систему электрогидравлического сервопривода в закрытом цикле. Эта модель также известна как электрогидравлический листогибочный пресс с ЧПУ. Это флагманская и наиболее популярная модель в нашем ассортименте. Наш электрогидравлический листогибочный пресс с ЧПУ разработан для стабильной и высокоточной обработки, с точностью повторного позиционирования 0,01 мм и точностью угла 0,5 градуса. Мы используем гидравлическую или механическую компенсацию для обеспечения одинакового угла всех деталей. Наши выдающиеся инженерные решения позволяют за миллисекунды рассчитать сложные алгоритмы, обеспечивая непревзойденное качество обработки.

Наша серия WE67K сочетает в себе особенности и преимущества электрического и гидравлического листогибочного пресса. Предлагается выбор 4+1 оси или 6+1 оси. Используя последние гидравлические технологии высокой частоты отклика, он обладает преимуществами в скорости производства, стабильности и точности по сравнению с традиционными листогибочными прессами. При этом экономия энергии достигает 50%, а уровень шума снижается на 30%. Это лучший выбор для гибки листового металла.

Наши социальные сети

листогибочный пресс с ЧПУ | Электрогидравлический листогибочный пресс

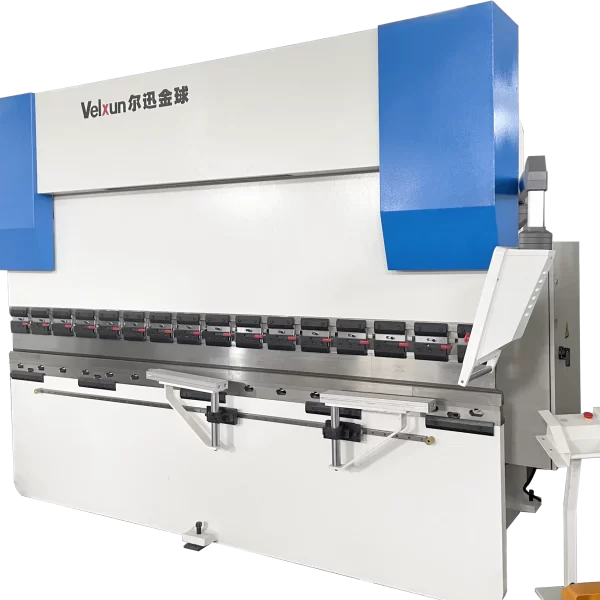

Детали флагманской серии WE67K

Используя электрогидравлический листогибочный пресс с ЧПУ WE67K от Velxun, вы можете рассчитывать на отличную производительность, высокую точность и эффективное производство. Этот флагманский станок отражает наше обязательство к инженерным инновациям и высокому качеству исполнения. Ощутите преимущества нашей самой передовой технологии и поднимите ваш опыт гибки листового металла на новый уровень.

Машинное видео

↑ Наведите курсор или щелкните для просмотра больше ↑

Особенности машины

Программное обеспечение

  1. Полноэкранный сенсорный дисплей, удобный для пользователя интерфейс.
  2. Поддержка офлайн-программирования. Интеграция с системой MES.
  3. Поддерживает импорт файлов DXF/DWG, IGES, STEP, SAT и X_T.

Расширяемость

  1. податчик листового металла.
  2. Роботизированная рука.
  3. Тандемный листогибочный пресс.

Надежность

  1. Используются уплотнения шведской компании SKF, гидравлический цилиндр прошел термообработку и хромирование.
  2. Прочная конструкция корпуса из качественной низкоуглеродистой стали.
  3. Шотбластинг структуры станка
  4. Перед упаковкой машина проходит тестовый период в течение 72 часов, чтобы убедиться, что все устройства соответствуют стандартам качества на 100%.

Сервис

  1. Удаленное управление, мониторинг и диагностика.
  2. Бесплатные обучающие курсы на нашем заводе в Дунгуане, Китай.
  3. Опытные инженеры предоставляют профессиональное руководство, помогая выбрать наиболее подходящую машину.
  4. Мы предоставляем поддержку по ремонту за рубежом.

Структура листогибочного пресса

Совершенно новый промышленный дизайн, наша структура станка для высокопрочной сварки состоит из двух С-образных рам, которые образуют обе стороны листогибочного пресса с ЧПУ.

Полностью европейский дизайн. Каркас выполнен из монолитной сварной конструкции, высококачественная сварка обеспечивает стабильную работу. С большим горловиной, длинный ход, узкий рабочий стол, достаточно места для размещения сложных последовательностей изгибания.

Рабочий стол нашего листогибочного пресса с ЧПУ изготовлен из углеродистой инструментальной стали, что обеспечивает его малый износ и длительный срок службы. Используется трехплитная конструкция и гидравлическая система компенсации деформаций.

Обработка струйной очисткой, высокопрочная сварка, хорошая жесткость.

ЧПУ система Cybelec15

Эта известная система листогибочного пресса с ЧПУ происходит из Швейцарии, известна своим высоким точным контролем позиционирования и мощными возможностями программирования. Это считается одной из самых дружелюбных и легких для изучения систем ЧПУ для гибочных прессов.

  • Стандартная конфигурация — это 4+1 оси, возможно обновление до 6+1 осей (Y1+Y2+X+R+Z1+Z2 оси), где «1» означает компенсационную ось.
  • Использует мощные чипы от TI (Texas Instruments).
  • Управление давлением, гидравлическая компенсация и управление скоростью насоса.
  • Точное управление замкнутым и открытым процессами благодаря современным алгоритмам.
  • Удаленное управление, мониторинг, диагностика и обновление машины.
  • Автоматическая коррекция прямолинейности и угла.
  • Легкое программирование, эффективное массовое производство благодаря многократному изгибу.
  • Кроме того, наш ЧПУ листогибочный пресс может быть дополнен системой ЧПУ от голландской компании DELEM.
система ЧПУ листогибочного пресса

15-дюймовый сенсорный экран. Мощные чипы от TI (Texas Instruments).

Основной моторы

Наш листогибочный пресс с ЧПУ оснащен высококачественными сервомоторами от ведущего китайского бренда VEICHI. По сравнению с традиционными моторами, уровень шума снижен на 30%, а энергопотребление уменьшено более чем на 50%. Это также обеспечивает отличную производительность и стабильность.

Кроме того, для нашего листогибочного пресса с ЧПУ можно выбрать двигатели известных брендов, таких как Siemens из Германии и Dongguan из Китая. Эти моторы известны своим отличным качеством, производительностью и надежностью.

электродвигатель VEICHI

Энергосбережение, низкий уровень шума. Стабильность и долговечность.

Система ЧПУ для заднего упора

Электрогидравлический листогибочный пресс с ЧПУ от Velxun оснащен быстрой задней упорой от тайваньской компании HIWIN, используя высокоточные циркуляционные шариковые винты и линейные направляющие, сокращая погрешность позиционирования осей X и R до менее чем 0,01 мм. Он использует передовые датчики и технологии измерений для точного позиционирования и обнаружения любых отклонений или ошибок.

  • Подходит для деталей, требующих многоэтапной точной гибки.
  • Стандартная комплектация включает оси X и R, с возможностью расширения до осей Z1 и Z2.
  • Задний упор имеет баковую конструкцию для обеспечения достаточной механической прочности и жесткости.
  • Задний упор приводится в движение сервомотором.
  • Точечное управление, одиночный цикл, автоматическая работа.
  • Имеется возможность точного позиционирования ±0,01 мм.

Высокая скорость и повторяемость позиционирования.

Гидравлический блок

Листогибочный пресс с ЧПУ Velxun использует замкнутую систему электрогидравлического синхронного сервопривода и последние технологии быстродействующего гидравлического управления.

Наш гидравлический насос поставляется из США от компании Sunny, а гидравлический клапан производства немецкой компании Bosch Rexroth.

Используется интегрированная система гидравлического управления, которая эффективно решает проблемы утечки масла. В гидравлической системе предусмотрена защита от перегрузки и перелива.

Гидравлический цилиндр оснащен качественными уплотнительными кольцами от швейцарской компании SKF, а шток цилиндра хромирован после термообработки. Его конструктивное проектирование и выбор материалов обеспечивают отличную долговечность и высокую грузоподъемность, позволяя ему надежно работать при высоком давлении.

Самые современные технологии гидравлического управления с высокой частотой отклика.

гидравлическая компенсация | механическая компенсация

У электрогидравлического листогибочного пресса с ЧПУ Velxun, в зависимости от длины машины, под рабочим столом установлено от 3 до 5 гидравлических компенсационных цилиндров.

Пользовательский интерфейс дружественный, обеспечивает последовательное и точное сгибание, имеет функцию автоматического расчета компенсации прогиба. Оператор листогибочного пресса требует минимальных технических знаний для обеспечения стабильности и высокой точности.

Наш листогибочный пресс с ЧПУ может быть оснащен механической компенсацией.

Высокоточная гидравлическая компенсация.

Электрические компоненты

Электрогидравлический листогибочный пресс с ЧПУ от Velxun оснащен электрическими компонентами Schneider, которые обладают отличной способностью противостоять электромагнитным помехам и обеспечивают стабильную электрическую производительность. Это гарантирует долгий срок службы и надежность листогибочного пресса даже в самых сложных условиях эксплуатации.

зона электрических компонентов

Электрические компоненты соответствуют международным стандартам, обеспечивая безопасность и надежность.

Ручное зажимное устройство для инструментов

Быстрая система зажима на нашем листогибочном прессе с ЧПУ предназначена для легкой адаптации к различным размерам и формам деталей.

  • Безопасная и быстрая смена инструментов.
  • Он изготовлен из качественных материалов и благодаря прочному инженерному проектированию обладает долговечностью и длительным сроком службы.
  • Простое нажатие кнопки для быстрого освобождения зажима.
  • Надежные зажимные инструменты надежно фиксируют деталь, обеспечивая высокую точность позиционирования в процессе изгиба.
зажим для ЧПУ листогибочного пресса

Одно нажатие для освобождения зажима.

Другие компоненты

В листогибочном прессе с ЧПУ Velxun 90% компонентов производятся мировыми лидирующими брендами.

  • Оптическая линейная шкала использует GIVI из Италии, с точностью ±0.005 мм.
  • Сервоклапаны и пропорциональные клапаны от немецкой компании Bosch Rexroth.
  • Педаль имеет функцию экстренного останова.

Все компоненты оборудованы по самым высоким стандартам.

FAQ

Эту машину можно назвать "листогибочный пресс с ЧПУ", также известный как "гидравлический листогибочный пресс с ЧПУ". В зависимости от его энергосистемы и способа управления, его также можно назвать "электрогидравлическим листогибочным прессом с ЧПУ". Серия WE67K от Velxun сочетает в себе преимущества электрического листогибочного пресса и гидравлического листогибочного пресса.

Электрогидравлический листогибочный пресс с ЧПУ классифицируется в соответствии с используемой системой управления и режимом работы гидравлического листогибочного пресса. Он представляет собой тренд в машиностроении. Он сочетает в себе точность и надежность гидросистемы с эффективностью и точностью электронного управления. По сравнению с другими типами листогибочных прессов, электрогидравлический листогибочный пресс с ЧПУ обладает более высокой точностью управления, большей гибкостью регулировки, ниже энергопотреблением и более высоким уровнем автоматизации.

Эта модель позиционируется как флагманская модель среди всех наших моделей листогибочных прессов, предназначена для среднего и крупномасштабного производства, ее область применения очень широка. Это самая популярная модель среди всех наших типов листогибочных прессов и может удовлетворить разнообразные потребности профессионалов в области гибки.

Система управления этой машины интуитивно понятна и легка в изучении. Обычно достаточно одного дня обучения, чтобы освоить основные операции на машине, а для достижения профессионального уровня потребуется 2-3 дня практики.

На машину и ее компоненты предоставляется гарантия на один год, также у нас есть дополнительные опции для продления гарантийного срока.

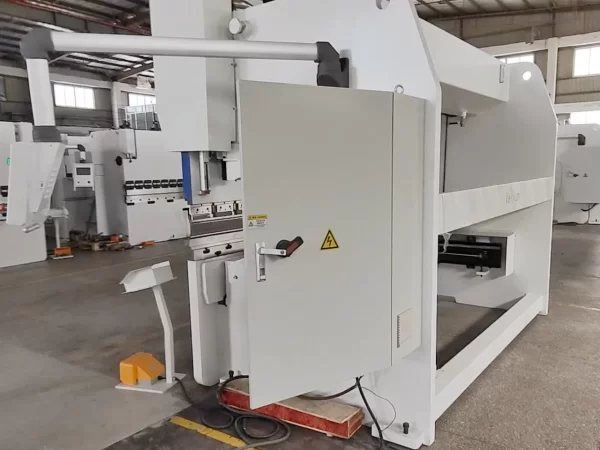

Галерея изображений машин

Model Nominal Pressure (ton) Length of Workbench (mm) Distance between Housings (mm) Throat Depth (mm) Stroke (mm) Ram Downward Speed (mm/s) Ram Word Speed (mm/s) Ram Return Trip Speed (mm/s) Open Height (mm) Weight (kg) Machine Size (mm)
50T/2000 50 2000 1660 300 160 220 13 180 440 5000 2300x1800x2450
80T/2500 80 2500 2100 380 160 220 13 180 485 7500 2800x1800x2450
110T/3200 110 3200 2700 430 200 220 13 180 505 9500 3500x1900x2700
130T/3200 130 3200 2700 430 200 220 13 180 505 10000 3500x1900x2700
170T/3200 170 3200 2700 430 200 220 13 180 505 10500 3500x1900x2720
220T/3200 220 3200 2700 430 200 220 13 180 505 11000 3500x1900x2720
250T/3200 250 3200 2700 430 250 200 12 160 505 12000 3500x1900x2800
320T/3200 320 3200 2700 505 300 180 10 140 720 14000 3500x1900x2900
130T/4200 130 4200 3600 430 200 220 13 180 505 10500 4500x1900x2700
170T/4200 170 4200 3600 430 200 220 13 180 505 11000 4500x1900x2700
220T/4200 220 4200 3600 430 200 220 13 180 505 11500 4500x1900x2700
250T/4200 250 4200 3600 440 250 200 12 160 590 18500 4500x1900x2900
320T/4200 320 4200 3600 505 300 180 10 140 720 21000 4500x2000x3000
400T/4200 400 4200 3600 505 300 150 8 120 720 26000 4500x2300x3300
250T/5200 250 5200 4200 430 250 200 12 160 505 20000 5100x2100x3000
320T/5200 320 5200 4200 505 300 180 10 140 505 23000 5600x2500x3200
400T/5200 400 5200 4200 505 300 150 8 120 720 28000 5600x2300x4000
250T/6200 250 6200 5300 505 250 200 12 140 505 22000 6600x2500x3000
320T/6200 320 6200 5300 505 300 160 10 130 720 25000 6500x2500x3200
400T/6200 400 6200 5200 505 300 150 8 120 720 30000 6500x2500x4000
500T/6200 500 6200 5200 600 300 100 8 100 760 35000 6500x3000x4000
600T/6200 600 6200 5200 600 300 100 8 100 760 40000 6800x3000x4000
