工业拼图切割机
我们的拼图生产机配备了业内最高级的组件，同时具有极高的性价比。 购买全套设备即可享受超值优惠。 不要错过彻底改变拼图制作流程、降低生产成本并实现利润最大化的机会。
视频

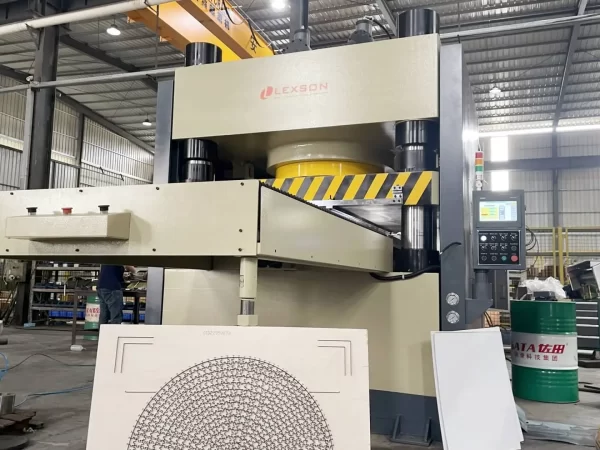

Lexson系列拼图切割机正面图
镀铬立柱：
我们使用非常耐用的青铜衬套，所有液压支柱都经过镀硬铬处理，确保运行平稳、振动小、噪音低。
1 of 9穿梭工作台：
我们采用HIWIN线性导轨和DELTA伺服电机，确保更安全、更快速的拼图切割体验。
2 of 9西门子触摸屏：
智能拼图生产由PLC控制，配有10英寸西门子彩色触摸屏。
3 of 9安全光幕：
两侧配备的安全光幕可确保工人在放置工件时的安全，还可选配机械安全传感器。 它们通过光学和物理传感提供双重保护。
4 of 9机器视觉检测：
可选配机器视觉检测，以检测拼图中是否有缺失的部分。
5 of 9传送带：
可调速传送带
6 of 9拼图打散装置：
由硅胶棒制成的拼图打散装置，既能保持超高的成功率，又能保证拼图无损。

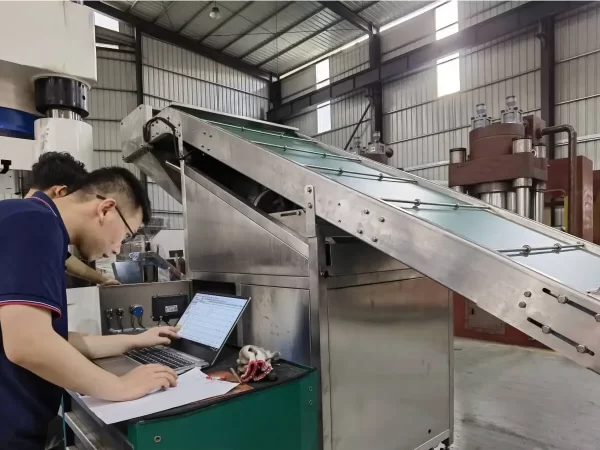

7 of 9拼图装袋装置：
用热封PE袋打包拼图。
8 of 9拼图装袋机人机界面：
来自台湾的WEINTEK的高清人机界面专为智能生产线设计，用户界面友好，易于学习，可调节袋长、袋宽和传送带速度。
9 of 9机器主要特点
- 制作速度快，4秒钟即可完成拼图切割
- 节能降噪50%
- 配备最先进的计算机控制系统
- 50至3000吨压力
- 整个行程速度可调
- 配备多重安全部件，确保工人安全
- 全机身超声波扫描确保焊缝质量
- 可选配视觉检测，用于检测拼图是否缺块
- 用户友好且易于学习的控制系统
- 重复定位精度高达±0.01mm
- 压力误差±1bar
- 低维护费用
- 10 英寸西门子高清触摸屏
- 国际顶级品牌的优质组件
自动化扩展
- 配备交换工作台或穿梭工作台，提高拼图切割效率。
- 配备西门子 PLC，能够与机器人进行通信和集成。
耐用性加强
- 液压缸配备奥地利 SKF 密封件，经过抛光、热处理和镀铬处理，确保在多年连续使用过程中无漏油。
- 坚固的车身结构采用优质低碳钢。
- 全机床抛丸清理。
- 包装前，机床经过72小时的测试期，确保所有设备符合100%的质量标准。
服务
- 远程控制、管理、诊断。
- 我们在中国东莞的工厂举办免费培训课程。
- 经验丰富的资深工程师为您提供专业指导，帮助您选择最合适的机器。
- 提供海外工程支持。
- 拼图刀模选择指南。

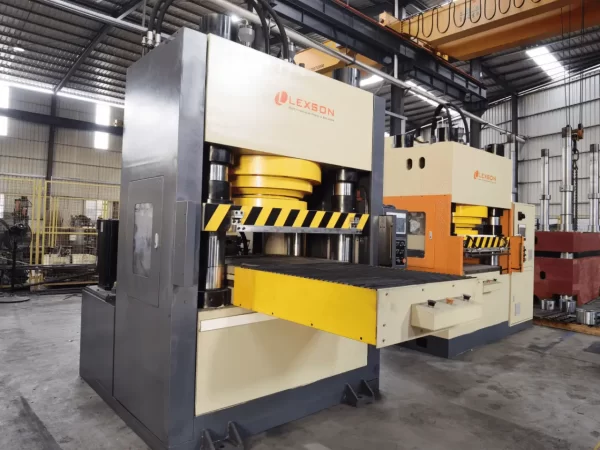

拼图切割机结构
Lexson Machinery的Lexson-A01系列拼图切割机采用四柱液压机，由包括顶盖焊接件、滑块焊接件、工作台和床身焊接件组成。 采用紧凑型设计，液压系统安装在底部，减少了占地面积，优化了空间利用率。
- 底部安装的油箱设计便于清洁。
- 该液压机的机架采用优质低碳重型钢制造，可确保平稳运行和长久耐用。
- 为保证机器结构完整性，机身采用一体式重型焊接技术制造，每条焊缝都经过严格的超声波检测。
- 主液压缸和四个立柱由高强度合金钢制成，经过精细打磨和电镀硬铬处理，耐腐蚀、耐磨损，即使在高压条件下也能确保耐用性和使用寿命。
- Lexson-A01系列拼图切割机的设计使用寿命长达数十年。
重型钢机身框架。 几十年的使用寿命。
西门子操作面板（人机界面）
我们的拼图切割机采用德国西门子生产的高清晰度、高对比度的10英尺液晶触摸屏，它界面友好，学习难度低，操作区按钮大，顶部安装有三色指示灯。
专门针对拼图切割的算法和压制动作进行优化，确保边缘更干净，成型效果更好。 此外，还提高了下压和回程速度，从而加快了生产速度，大大提高了生产率。 有了这些改进，我们的拼图机可以保持极高产品无缺陷率，确保持续的高质量产出。
- 由PLC控制，可任意设置动作速度、压力和时间。
- 多级速度控制，先快速下降，然后缓慢加压。
- 配有 “紧急停止 “按钮 SB2。
- 配有三色（绿/黄/红）运行指示灯和警报蜂鸣器。
- PLC 为机器人访问通信提供预留端口。
- 人机界面全程监控拼图切割机的工作过程和状态。
智能高效的拼图生产。 用户友好操作界面。
主电机
拼图切割机配备了来自意大利最新一代的PHYSIS伺服电机。 用伺服泵控制系统取代传统的液压系统。 与传统电机相比，它更节能、噪音更低、生产效率更高，还能节省液压油。 伺服控制系统的精确控制能力有效提高了拼图切割的生产效率和产品质量。
- 节能40-60%。
- 噪音降低50%。
- 将生产效率提高40-60%。
- 可节省50%的液压油。
- 伺服电机非常契合拼图切割机的持续高强度运行场景。
最新、最先进的伺服电机。
穿梭工作台 | 交换工作台
Lexson Machinery的Lexson-A01系列拼图切割机可选配穿梭工作台或交换工作台，确保更安全、更高效的拼图切割。
- 高精度、高速直线导轨和滚珠丝杠均采用台湾HIWIN的产品。
- 滑动台由DELTA伺服电机驱动。
- 它具有点动、单次循环和自动运行模式。
- 它可以很容易地集成到自动化生产线中，提高整个流程的自动化程度。
- 滑动台配有双手启动按钮和紧急停止按钮。
- 滑动工作台专为拼图切割机设计，可减少因滑动惯性造成的拼图位移。
高速平稳的HIWIN线性导轨。
液压系统
拼图切割机的液压系统主要由油泵电机装置、主缸集成阀、压力表、压力传感器和油箱组成。 液压系统的所有配件均来自国际顶级品牌。 液压泵来自德国的ECKERLE（或 SCENERY）, 液压阀来自德国的博世力士乐，压力传感器来自意大利的GEFRAN，液压密封件来自奥地利的SKF。
- 闭环控制系统可确保在整个拼图压制过程中持续监控和消除缺陷，从而大幅降低废品率。
- 机器设计具有很强的抗油污染能力。
- 连接管道更短，释放点更少，大大降低了漏油风险。
- 配备过载溢流保护装置。
- 气缸的活塞杆经过热处理后镀铬，使其能够在高压下可靠运行。
- 油箱前侧液位温度计，用于观察液位和温度。
- 液压油管使用美国的VITON氟橡胶，具有出色的耐用性和密封性。
- 液压系统采用油水冷却方式。
防漏耐油，确保数十年的稳定安全运行。
电器元件
Lexson Machinery的Lexson-A01系列拼图切割机采用法国施耐德电气元件，具有一流的性能、稳定性和安全性。 电柜采用NEMA设计风格，配有电动隔离开关和冷却系统。
伺服驱动器来自中国的汇川技术（INOVANCE），它是一家顶级驱动器制造商，可确保精确高效的运动控制，进一步提高拼图切割机的整体性能和可靠性，实现对压力、速度和位置的精确控制。
国际标准化电气元件，更换方便。
安全系统
我们的拼图切割机配备多重安全措施，符合各国的出口标准。 Lexson Machinery始终将确保人员安全作为拼图切割作业的重中之重。
- 采用日本SMC气缸防跌落装置，避免了气缸减压造成的安全隐患。
- 两侧配有金属安全保护罩，符合CE标准。
- 两个安全光幕覆盖工件进料区。
- 双手光学触摸按钮（美国BANNER）或物理启动按钮（法国施耐德）。
- 它配有前后紧急停止按钮，可在拼图压制过程的任何阶段紧急停止。
- 液压系统配有安全阀，当油压超过设定值时，安全阀会自动分流溢流。
- 配备机械安全传感器，确保工人在放置工件过程中的安全。 它是安全光幕之外的又一项安全措施。
- 我们的拼图切割机是按照最高安全标准制造的。
8个安全组件，确保安全生产。
常见问题
什么是拼图切割机？
"拼图切割机"，又称 "拼图制作机 "或 "拼图压机"，是一种利用液压和激光刀模将拼图切割成特定形状的工业机器。 它是目前大批量量产拼图的主流解决方案。
您的拼图切割机使用哪种类型的液压机？
我们的拼图切割机采用四柱液压机，它结构稳定，工作台面积大，非常适合拼图切割应用。
你们的拼图切割机和其他制造商有什么区别？
我们的拼图切割机不同于其他液压机制造商。 它经过二十多年的改进和多次迭代，专门针对拼图制作进行了优化和定制。 它包含一整套解决方案，包括液压机、拼图打包机和刀模，是真正的高端智能拼图生产线。
学习使用这台机器需要多长时间？
我们机器的人机界面 (HMI) 简单易学。 一般来说，只需几个小时就能掌握基本操作，几天就能完全熟练。 学习和培训成本低。 Lexson系列的机器让拼图切割简单、高效。
保修期是多久？
我们为整台机器提供一年保修。 在保修期内，损坏的部件将免费更换。 液压缸、床身和框架（横梁）的保修期为3年。

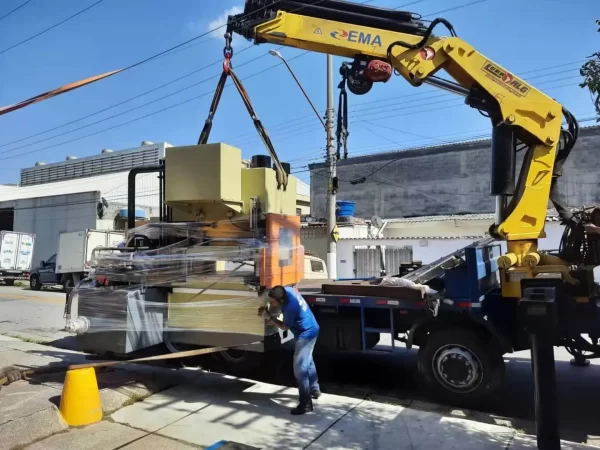

拼图生产机实景照片
