    如何选择液压机结构类型? 本文将向您介绍不同类型的液压机结构:四柱式、双柱式、H型框架和C型框架。 我将解释它们各自的设计、特点和应用领域的差异,帮助你深入了解不同结构下的液压机,从而做出合适的选择。
    液压机框架

    什么是液压机结构?

    液压机框架是指机器的主要床架,它为液压机提供基础并支撑所施加的压力。 它是机器重要的组成部分,起到了确保整体的刚性和强度的作用。 液压机框架主要的分为4种类型,分别是四柱式、二柱式、H型框架、C型框架。 它们各有特点,给客户提供了不同的选择。

    液压机结构有哪些不同类型?

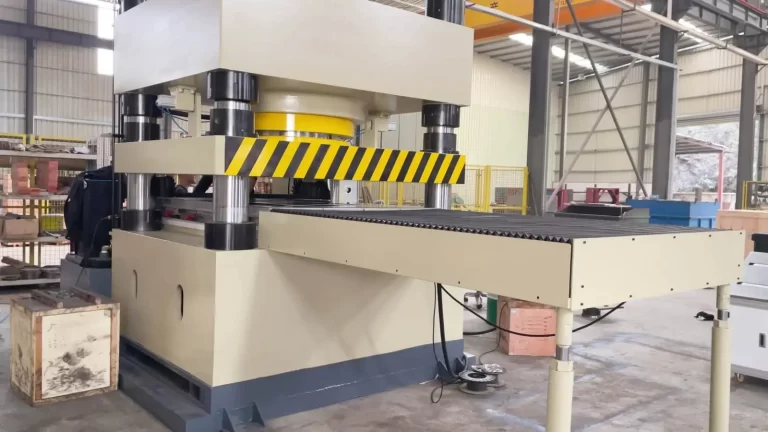

    四柱液压机

    四柱液压机是指一种在上横梁、下横梁、滑块之间设置四根垂直立柱的液压机。 这些立柱为滑块和床身提供支撑和导向。 由于其工作台面积更大,受力更均匀,因此适用于各种大小的工件,使它成为最受欢迎的液压机结构之一。 四柱液压机的吨位可以很高,甚至可以超过一万吨。 它可以灵活地从四面装载工件。 由于它们使用了四柱垂直支撑结构,所以结构更坚固稳定,平行度更高。 目前最常见的结构是三梁四柱式。

    四柱液压机

    四柱框架常见应用

    切边 、热压、拉深、冲孔、压缩成型、冲压、金属成型、折弯等等。

    推荐机型

    切边机热压机模切机、压缩成型机、拉深液压机。

    4柱框架特点

    • 高吨位
    • 高精度
    • 应用场景广
    • 最强的稳定性,受力均匀
    • 加工面积大,占地面积大。
    • 灵活性强,轻松装卸工件
    • 需要更多的维护
    • 可定制性高

    二柱液压机

    二柱液压机是指一种在上横梁、下横梁、滑块之间设置了两根垂直立柱的液压机。 这些立柱为滑块和床身提供支撑和导向。 与四柱液压机相比,它的占地面积相对较小,而且设计简单明了,组件更少。 适合于中小型工件和需要中等压力的应用场景。 由于只有两柱,所以工作台面积比四柱液压机更小,稳定性也稍低。 它相比四柱液压机是更经济的一种选择。

    二柱液压机

    二柱框架常见应用

    热压、压装、铆、压币、装配等等。

    二柱式特点

    • 吨位中等
    • 易于操作
    • 占地面积小,机身紧凑
    • 成本效益高,预算友好型
    • 更少的维护需求
    • 机器制造时间快
    • 适用范围有限,适合中小工件

    C型液压机

    C型液压机因机器框架形似字母“C”而被叫为C型液压机。 它通常由C型钢框架、滑块、上压板和下压板组成。 它有三个开放面,提供不错的灵活性。 由于C型液压机的结构特性,使得它更适合中小吨位加工场景。 它拥有较高的加工精度和较高性价比。 然而,由于吨位限制,其适用场景相对有限。

    C型液压机

    C型框架常见应用

    冲孔、矫直、压装、装配、铆等等。

    推荐机型

    矫直液压机、装配液压机、铆接液压机。

    C型框架特点

    • 吨位中低
    • 易于操作
    • 结构简单,机身紧凑
    • 应用场景有限
    • 占地面积小,但空间利用率小
    • 高精度
    • 易于安装和调试
    • 性价比高
    • 三面进工件,更灵活
    • 机器制造时间短
    • 最低的维护需求

    H型液压机

    H 型框架压力机又称直边液压机,它通常由矩形框架和一个水平的横梁组成,外形酷似大写字母 “H”。 其H型框架可在工作区的四面提供稳定性和支撑,因此是一种受到广泛使用的液压机类型。 它的机身通常是一体化设计,提供两面开放空间。 它的行程较短,吨位较高。 导轨液压机通常也是采用这种结构, 它是最稳定和精准的液压机框架之一。

    H型液压机

    H型框架常见应用

    拉深、矫直、压缩成型、冲孔、压币、冲压、拉深、金属成型等等。

    推荐机型

    冲压机、拉深液压机、锻造压力机、冲压冲裁液压机。

    H型框架特点

    • 高精度
    • 高吨位
    • 行程短
    • 应用场景广
    • 占比面积小,空间利用率高
    • 设计紧凑
    • 加工台面积大
    • 耐用且少维护
    • 可定制性高

    结语

    选择液压机时,要考虑工件尺寸、重量、吨位、冲程长度和占地面积等因素。 不同的框架类型适合不同的应用场景。 四柱液压机和H框架液压机是最受欢迎的且具有普遍适用性的选择,而在中小型工件的精密加工上,C型液压机、二柱液压机也是性价比很高的选择。
