工業用ジグソーパズル製造機
当社のジグソーパズル製造機は、業界最高級のコンポーネントを備えており、非常に高いコストパフォーマンスを実現しています。 全セットの装置を購入することで、特別な割引が適用されます。 ジグソーパズル製造プロセスを根本的に変え、生産コストを削減し、利益を最大化するこの機会をお見逃しなく。
ビデオ

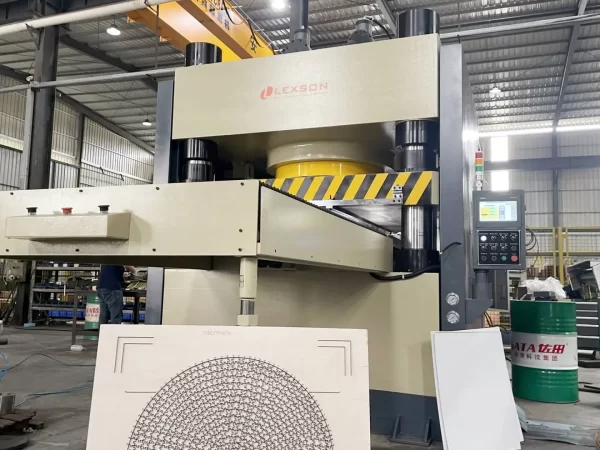

Lexsonシリーズジグソーパズル製造機正面図
クロムメッキ柱：
非常に耐久性のある青銅のライナーを使用し、すべての油圧ポストは硬質クロムメッキされており、安定した運転、低振動、低ノイズを保証します。
1 of 9シャトル作業台：
台湾HIWINのリニアガイドとDELTAのサーボモーターを使用し、より安全で高速なジグソーパズルカット体験を保証します。
2 of 9シーメンスタッチスクリーン：
スマートなジグソーパズル生産はPLCで制御され、10インチの西門子カラータッチスクリーンを備えています。
3 of 9セーフティライトカーテン：
両側に装備されたセーフティライトカーテンは、作業者が作業物を配置する際の安全を保証し、機械式安全センサーもオプションで装備可能です。 光学的および物理的センサーにより、二重の保護を提供します。
4 of 9マシンビジョン検出：
オプションでマシンビジョン検出を装備し、ジグソーパズルに欠けている部分がないかを検出します。
5 of 9コンベヤーベルト：
スピード調整可能なコンベヤーベルト
6 of 9ジグソーパズル散布装置：
シリコン製の棒で作られたジグソーパズル散布装置は、非常に高い成功率を保ちながら、ジグソーパズルを無損傷で保持します。

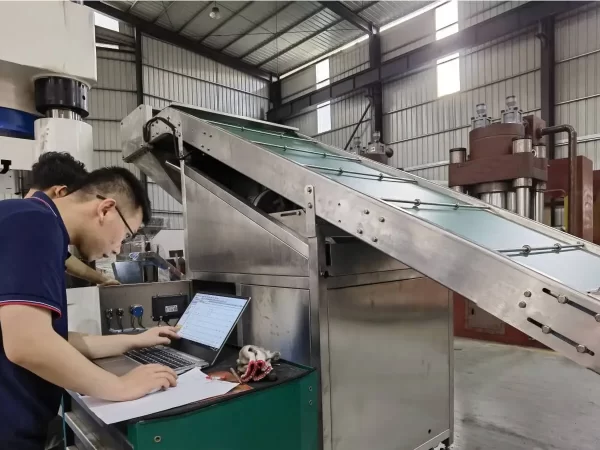

7 of 9ジグソーパズルバッギング装置：
ヒートシールPEバッグでジグソーパズルをパックします。
8 of 9ジグソーパズルバッギングマシンHMI：
台湾WEINTEK製の高解像度HMIは、スマート製造ライン用に特別に設計されており、ユーザーインターフェースがフレンドリーで学習が容易です。バッグの長さ、幅、コンベヤーベルトの速度を調整可能です。
9 of 9機械の主な特徴
- 製作速度が速く、4秒でジグソーパズルカットが完了
- エネルギー消費と騒音を50%削減
- 最先端のコンピュータ制御システム搭載
- 50から3000トンのプレス力
- 全行程の速度調整可能
- 多重の安全部品を装備し、労働者の安全を確保
- 全機体超音波スキャンにより溶接品質を保証
- オプションでビジョン検出を装備し、ジグソーパズルの欠片がないかを検出
- ユーザーフレンドリーで学びやすいコントロールシステム
- 繰り返し位置精度が±0.01mm
- 圧力誤差は±1bar
- 低メンテナンスコスト
- 10インチのシーメンス高解像度タッチスクリーン
- 国際トップブランドの高品質コンポーネント
自動化拡張
- 交換作業台またはシャトル作業台を装備し、ジグソーパズルカットの効率を向上させます。
- シーメンス PLC を装備し、ロボットとの通信や統合が可能です。
耐久性強化
- 油圧シリンダーにはオーストリア SKF のシール部品を装備し、研磨、熱処理、クロムメッキ処理を行い、長年の連続使用でのオイル漏れを防ぎます。
- 堅牢なボディ構造には高品質の低炭素鋼が使用されています。
- 全機体はショットブラストクリーニングを行います。
- 梱包前には、工作機械が72時間のテスト期間を経て、すべての機器が100%の品質基準を満たしていることを保証します。
サービス
- 遠隔制御、管理、診断。
- 中国東莞の工場で無料のトレーニングコースを開催しています。
- 経験豊富なシニアエンジニアがプロフェッショナルなガイダンスを提供し、最適な機械選定をサポートします。
- 海外エンジニアリングサポートを提供。
- ジグソーパズルの抜き型選択ガイド。

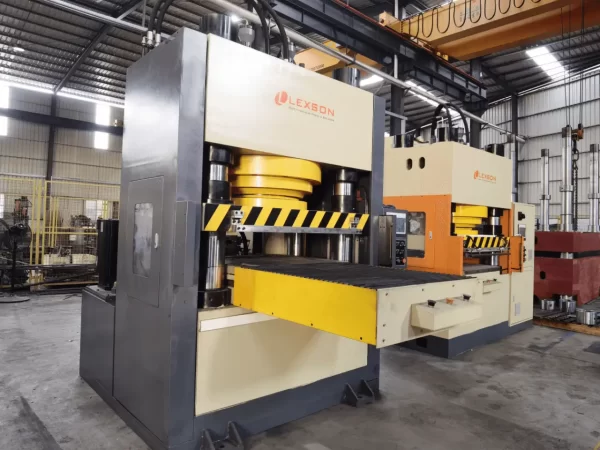

ジグソーパズル製造機の構造
Lexson MachineryのLexson-A01シリーズジグソーパズル製造機は四柱油圧プレスを採用しており、トップカバー溶接部品、スライダー溶接部品、作業台、ベッド溶接部品などで構成されています。 コンパクトな設計で、液圧システムは底部に設置されており、占有面積を減らし、スペース利用を最適化しています。
- 底部に取り付けられたオイルタンクは、清掃が容易です。
- この油圧プレスのフレームは高品質の低炭素重量鋼で作られており、安定した運転と長期間の耐久性を保証します。
- 構造の完全性を実現するため、フレームは重量級の溶接技術で製造され、全ての溶接継目は厳格な超音波検査を受けています。
- 主油圧シリンダーと4本の柱は高強度合金鋼で作られ、精密な研磨と硬質クロムメッキ処理を施されており、耐食性と耐摩耗性に優れ、高圧状態でも耐久性と寿命を保証します。
- Lexson-A01シリーズジグソーパズル製造機の設計寿命は数十年にわたります。
頑丈な鋼鉄の機体フレーム。 数十年の使用寿命。
シーメンス操作パネル（HMI）
私たちのジグソーパズル製造機は、ドイツシーメンス製の高解像度、高コントラストの10インチ液晶タッチスクリーンを採用しています。インターフェースは使いやすく、学習が容易で、操作エリアのボタンが大きく、上部には三色のインジケーターライトが設置されています。
ジグソーパズルのカットとプレスのアクションに特化したアルゴリズムの最適化により、エッジがよりクリーンになり、成形効果が向上します。 さらに、ダウンストロークとリターンストロークの速度を高めることで、生産速度が向上し、生産性が大幅に向上します。 これらの改善により、当社のジグソーパズル製造機は非常に高い良品率を維持し、継続的な高品質の生産を保証します。
- PLCによって制御され、アクションの速度、圧力、時間を自由に設定できます。
- 多段階の速度制御により、最初に迅速に下降し、その後ゆっくりと圧力をかけます。
- 「緊急停止」ボタン SB2が装備されています。
- 緑/黄/赤の3色の動作インジケーターライトと警報ブザーを備えています。
- PLCは、ロボットアクセス通信用の予備ポートを提供します。
- 人間機械インターフェースは、ジグソーパズル製造機の作業過程と状態を全面的に監視します。
インテリジェントで効率的なジグソーパズル生産。 ユーザーフレンドリーな操作インターフェース。
主電動機
ジグソーパズル製造機は、イタリアの最新世代のPHYSISサーボモーターを搭載しています。 これはサーボポンプ制御システムを使用し、従来の油圧システムに取って代わります。 従来のモーターと比較して、エネルギー効率が高く、騒音が少なく、生産効率が高く、油圧油の節約にもなります。 サーボ制御システムの精密な制御機能により、ジグソーパズルのカット生産効率と製品品質が効果的に向上します。
- エネルギー効率40-60%向上。
- 騒音低減50%。
- 生産効率40-60%向上。
- 油圧油を50%節約。
- サーボモーターは、ジグソーパズル製造機の持続的な高強度運転に非常に適しています。
最新かつ最先進のサーボモーター。
シャトル作業台 | 交換作業台
Lexson MachineryのLexson-A01シリーズジグソーパズル製造機は、シャトルワークテーブルまたは交換式ワークテーブルをオプションで選択でき、より安全で効率的なジグソーパズルのカットを保証します。
- 高精度で高速な直線ガイドとボールねじは、台湾のHIWIN製です。
- スライディングテーブルはDELTAのサーボモーターで駆動されます。
- 点動、シングルサイクル、自動運転モードを持っています。
- 自動化生産ラインに簡単に統合でき、全体のプロセスの自動化を高めます。
- スライドテーブルには両手スタートボタンと緊急停止ボタンが装備されています。
- スライディングワークテーブルは、ジグソーパズル製造機用に特別に設計されており、スライドによる慣性によるパズルの位置ずれを減らすことができます。
高速で安定したHIWINリニアガイド。
油圧システム
ジグソーパズル製造機の油圧システムは、オイルポンプモータ装置、メインシリンダ統合バルブ、圧力計、圧力センサー、オイルタンクで構成されています。 油圧システムのすべての部品は国際的なトップブランドから供給されています。 油圧ポンプはドイツのECKERLE（またはSCENERY）製、油圧バルブはドイツのボッシュレックスロス製、圧力センサーはイタリアのGEFRAN製、油圧シール部品はオーストリアのSKF製です。
- クローズドループ制御システムにより、ジグソーパズルのプレスプロセス全体を継続的に監視し、欠陥を除去することで、不良率を大幅に削減します。
- 機械は高い耐油汚染能力を備えています。
- 接続パイプは短く、リリースポイントが少なく、漏れのリスクを大幅に低減します。
- 過負荷溢流保護装置が装備されています。
- シリンダーのピストンロッドは熱処理後にクロムメッキされ、高圧下でも信頼性の高い動作を保証します。
- オイルタンクの前面には液位温度計があり、液位と温度を観察できます。
- 油圧ホースには、米国製のVITONフッ素ゴムを使用し、優れた耐久性とシール性を提供します。
- 油圧システムは、油水冷却方式を採用しています。
漏れ防止耐油性、数十年にわたる安定した安全運転を保証。
電気部品
Lexson MachineryのLexson-A01シリーズジグソーパズル製造機は、フランスのシュナイダーエレクトリックの部品を使用しており、一流の性能、安定性、安全性を備えています。 電気キャビネットはNEMAデザインスタイルで、電気分離スイッチと冷却システムを備えています。
サーボドライブは中国のINOVANCEから供給され、トップクラスのドライブメーカーであり、精確で効率的なモーションコントロールを保証し、ジグソーパズル製造機の全体的な性能と信頼性をさらに向上させ、圧力、速度、位置の精確な制御を実現します。
国際基準の電気部品で交換が簡単。
セーフティシステム
当社のジグソーパズル製造機は、複数の安全対策を備え、各国の輸出基準を満たしています。 Lexson Machineryは常にジグソーパズルのカット作業において人員の安全を最優先に考えています。
- 日本SMCのシリンダー落下防止装置を採用し、シリンダーの減圧による安全上のリスクを回避します。
- 両側に金属製の安全保護カバーがあり、CE基準に準拠しています。
- 2つの安全ライトカーテンが作業物の供給エリアをカバーします。
- 両手光学タッチボタン（米国BANNER製）または物理的スタートボタン（フランスシュナイダー製）を装備。
- 前後に緊急停止ボタンを装備し、ジグソーパズルプレスプロセスの任意の段階で緊急停止が可能です。
- 油圧システムには安全バルブが装備されており、油圧が設定値を超えた場合に自動的にオーバーフローを分流します。
- 機械的安全センサーを装備し、作業員が作業物を配置する際の安全を保証します。 これは安全光幕のさらなる安全対策です。
- 当社のジグソーパズル製造機は、最高の安全基準で製造されています。
8つの安全コンポーネントにより安全な生産を確保。
よくある質問
ジグソーパズル製造機とは何ですか？
「ジグソーパズル製造機」とも呼ばれる「ジグソーパズル型抜き機」または「ジグソーパズルプレス機」は、油圧プレスと金型を使用してジグソーパズルを特定の形に切り出す工業用機械です。 これは、現在大量生産されるジグソーパズルの主流な解決策です。
お客様のジグソーパズル製造機はどのタイプの油圧プレスを使用していますか？
当社のジグソーパズル製造機は、四柱油圧プレスを採用しており、構造が安定しており、作業台の面積が広く、ジグソーパズルのカットに最適です。
貴社のジグソーパズル製造機は他の製造業者と何が違いますか？
当社のジグソーパズル製造機は、他の液圧プレスメーカーとは異なります。 20年以上の改良と複数のイテレーションを経て、特にジグソーパズル製造に最適化されカスタマイズされています。 液圧プレス、ジグソーパズルのパッキングマシン、抜き型、一連のソリューションが含まれており、本格的な高級スマートジグソーパズル生産ラインです。
この機械の使用方法を学ぶにはどれくらいの時間が必要ですか？
当社の機械のHMI（人間機械インターフェース）は学習が簡単です。 一般的に、基本操作を数時間で習得し、数日で完全に習熟することができます。 学習とトレーニングのコストが低く。 Lexsonシリーズの機械はジグソーパズルのカットを簡単かつ効率的にします。
保証期間はどのくらいですか？
当社は全機械に対して1年間の保証を提供します。 保証期間中に故障した部品は無料で交換されます。 油圧シリンダー、ベッド、およびフレーム（横梁）の保証期間は3年です。
